產品介紹
陶瓷切換閥用於在兩組以上的流路之間進行切換，與陶瓷選擇閥採用相同的陶瓷閥頭與步進電機驅動平台，具備低死體積與耐腐蝕特性。

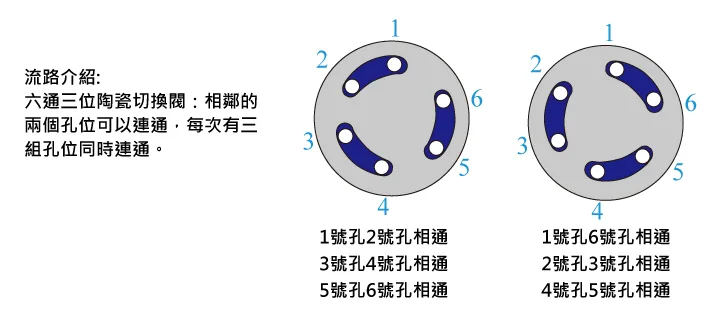

本系列提供三通陶瓷切換閥、2-2 通陶瓷切換閥，以及六通三位陶瓷切換閥。以六通三位切換閥為例，相鄰的兩個孔位可以連通，每次有三組孔位同時連通，例如狀態一為 1-2、3-4、5-6 號孔相通，狀態二則切換為 1-6、2-3、4-5 號孔相通，適合用於定量環進樣與流路反沖等應用。
產品特色
- 三通、2-2 通、六通三位三種流路配置
- 陶瓷觸液，低死體積、耐磨耐腐蝕
- 閥頭耐溫 -150~500 ℃，壓力型可耐水壓 0~1.6 MPa
- DC24V 供電，RS485／9600 bps 通訊控制
應用領域
- 分析儀定量環進樣切換
- 流路反沖洗切換
- 雙流路交替運轉
- 自動化流體控制系統
技術規格與選型
產品參數
| 項目 | 參數 | 項目 | 參數 |
|---|---|---|---|
| 流道直徑 | 1 mm | 減速比 | 1:16 |
| 觸液材質 | 陶瓷 | 外型尺寸 | 52 × 52 × 105.5 mm |
| 死體積 | 端口至端口容積 2.8 µl；轉子槽容積 1.2 µl | 重量 | 0.66 kg |
| 接口 | M5 內螺紋 | 適用電源 | DC24V / 2A |
| 最大驅動力／扭力 | 7.6 N/m | 驅動板 | 隨產品配置 |
| 最大功率 | 48 W | 通信接口 | RS485 |
| 陶瓷閥閥頭耐溫 | -150~500 ℃ | 通信速率 | 9600 bps |
| 工作環境溫度 | 0~50 ℃ | 壓力型耐壓參數 | 氣壓：0~0.8 MPa；水壓：0~1.6 MPa |
產品選型
| 名稱 | 型號 | 流體通道材質 | 孔數 | 位數 |
|---|---|---|---|---|

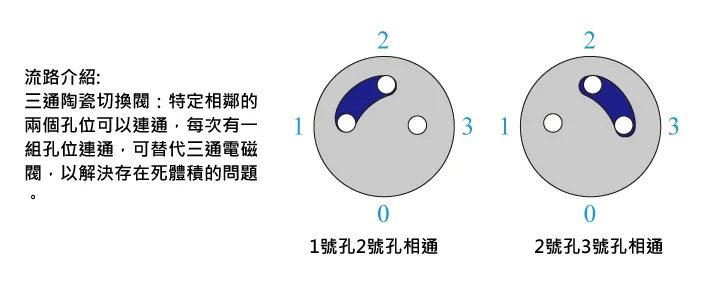

| 三通陶瓷切換閥 | AA05020304 | 陶瓷 | 3 | 1 |

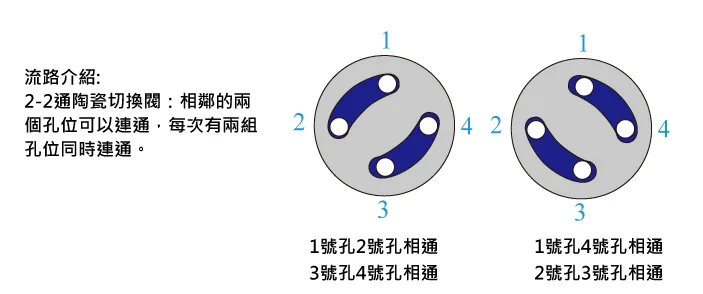

| 2-2 通陶瓷切換閥 | AA05020203 | 陶瓷 | 4 | 2 |
| 六通三位陶瓷切換閥 | AA05020607 | 陶瓷 | 6 | 3 |
