產品介紹

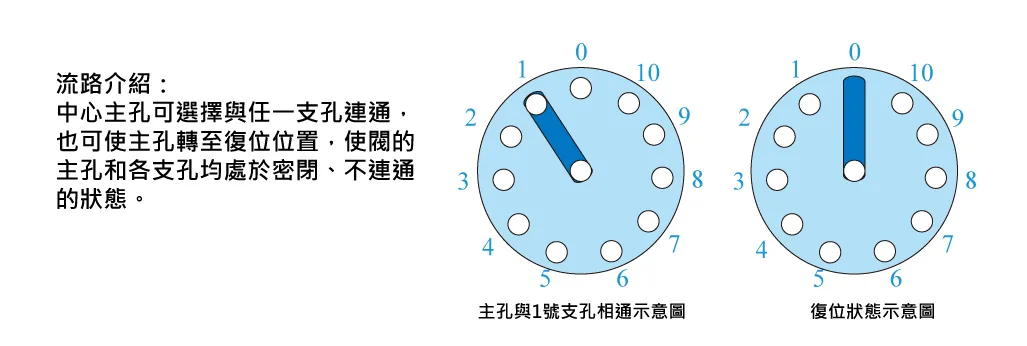

陶瓷選擇閥是自動化分析儀器中負責流路選擇的關鍵控制元件。閥體中心主孔可選擇與任一支孔連通，也可使主孔轉至復位位置，讓閥的主孔與各支孔均處於密閉、不連通的狀態，適合用於多種試劑、標準液或水樣之間的自動切換。
觸液部位採用陶瓷材質，具備耐磨耗、耐腐蝕及低死體積（端口至端口容積 2.8 µl）的特性，並由步進電機搭配驅動板控制，透過 RS485 介面即可由智能儀器或上位機下達切換指令。產品提供壓力型與常壓型兩種版本。
產品特色
- 3 通至 13 通共 11 種規格，可切換位數 2~12 位
- 陶瓷觸液，耐磨、耐腐蝕，閥頭耐溫 -150~500 ℃
- 低死體積：端口至端口 2.8 µl、轉子槽 1.2 µl
- 壓力型耐壓：氣壓 0~0.8 MPa、水壓 0~1.6 MPa
- DC24V 供電，RS485／9600 bps 通訊控制
應用領域
- 線上水質分析儀試劑／水樣切換
- 實驗室自動化前處理系統
- 多點採樣流路選擇
- 化學分析儀器 OEM
技術規格與選型
產品參數
| 項目 | 參數 | 項目 | 參數 |
|---|---|---|---|
| 流道直徑 | 1 mm | 減速比 | 1:16 |
| 觸液材質 | 陶瓷 | 外型尺寸 | 52 × 52 × 105.5 mm |
| 死體積 | 端口至端口容積 2.8 µl；轉子槽容積 1.2 µl | 重量 | 0.66 kg |
| 接口 | M5 內螺紋 | 適用電源 | DC24V / 2A |
| 最大驅動力／扭力 | 7.6 N/m | 驅動板 | 隨產品配置 |
| 最大功率 | 48 W | 通信接口 | RS485 |
| 陶瓷閥閥頭耐溫 | -150~500 ℃ | 通信速率 | 9600 bps |
| 工作環境溫度 | 0~50 ℃ | 壓力型耐壓參數 | 氣壓：0~0.8 MPa；水壓：0~1.6 MPa |
產品選型
| 名稱 | 型號 | 類型 | 流體通道材質 | 孔數 | 可切換位數 |
|---|---|---|---|---|---|
| 三通陶瓷選擇閥 | AA05020302 | 壓力型／常壓型 | 陶瓷 | 3 | 2 |
| 四通陶瓷選擇閥 | AA05020402 | 壓力型／常壓型 | 陶瓷 | 4 | 3 |
| 五通陶瓷選擇閥 | AA05020502 | 壓力型／常壓型 | 陶瓷 | 5 | 4 |
| 六通陶瓷選擇閥 | AA05020603 | 壓力型／常壓型 | 陶瓷 | 6 | 5 |
| 七通陶瓷選擇閥 | AA05020702 | 壓力型／常壓型 | 陶瓷 | 7 | 6 |
| 八通陶瓷選擇閥 | AA05020802 | 壓力型／常壓型 | 陶瓷 | 8 | 7 |
| 九通陶瓷選擇閥 | AA05020903 | 壓力型／常壓型 | 陶瓷 | 9 | 8 |
| 十通陶瓷選擇閥 | AA05021002 | 壓力型／常壓型 | 陶瓷 | 10 | 9 |
| 十一通陶瓷選擇閥 | AA05021104 | 壓力型／常壓型 | 陶瓷 | 11 | 10 |
| 十二通陶瓷選擇閥 | AA05021202 | 壓力型／常壓型 | 陶瓷 | 12 | 11 |
| 十三通陶瓷選擇閥 | AA05021302 | 壓力型／常壓型 | 陶瓷 | 13 | 12 |
